直流感应合金电阻应用介绍

发布时间：2022-07-20

已被浏览：757次

分享到：

直流感应合金电阻各型号（有些；品牌只做到2512的尺寸）：

0201 / 0402 / 0603 / 0805 / 1206 / 1210 / 2010 / 2512 / 1225 / 3720 / 7520/0612

降额曲线
高水平,良好的识别、高可靠性厚膜电流感应电阻。

特性

3瓦特额定功率在1225瓦的大小,包。
低TCR的±100 PPM /°C。
从1米到1欧姆电阻值。
高纯度氧化铝衬底高功耗。
长边与更高的额定功率。
RoHS符合性。

应用领域

电源管理应用程序
开关电源
在音频应用程序中过电流保护
电压调节模块(VRM)
直流-直流转换器、电池、充电器、适配器
汽车发动机控制
磁盘驱动

产品构造

☆①Alumina Substrate: 氧化铝基材 ②Bottom Electrode: 底部电极 ③Top Electrode: 顶部电极 ④Edge Electrode:边缘电极
⑤Barrier Layer: 阻挡层 ⑥External Electrode: 外部电极 ⑦Resisrtor Layer:电阻器层 ⑧Primary Overcoat: 主涂层
⑨Secondary Overcoat:二次涂层。

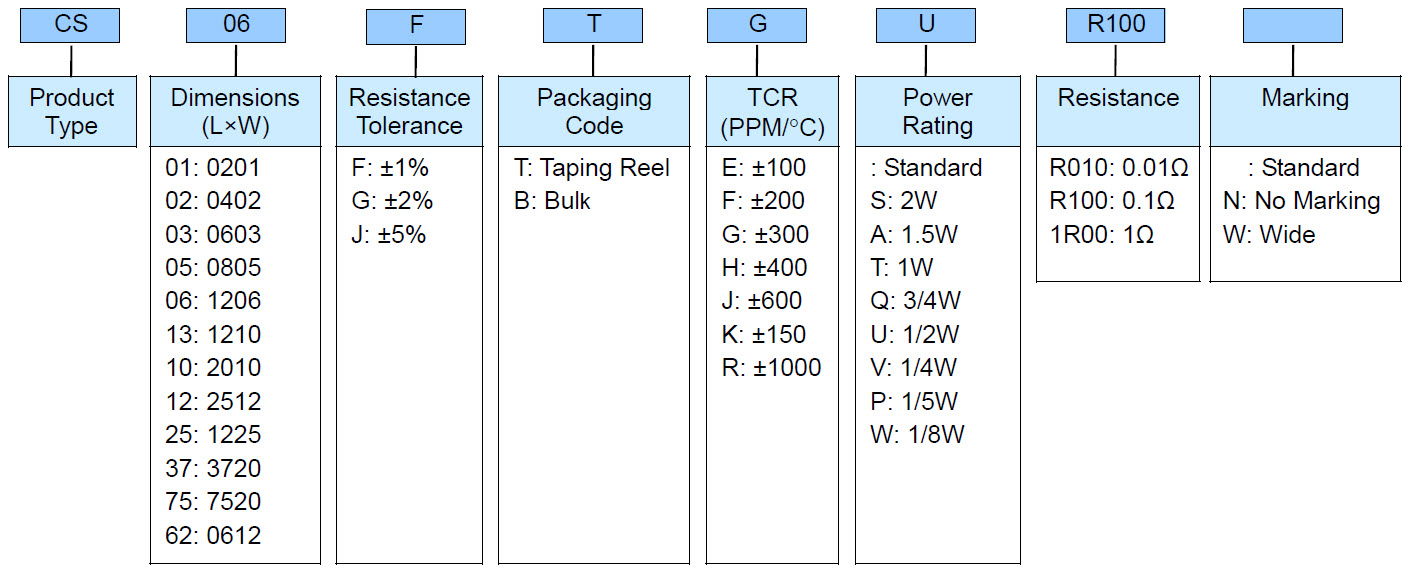

代码编号

这里只是显示市面上常见的尺寸，有些品牌没有做很高的规格（3720,7520）。

标准的电气特性

项类型	额定功率在70°C	操作温度。范围	Max。	电阻范围(mΩ)			温漂 (PPM /°C)
				±1%	±2%	±5%
CS01 (0201)	1/20W	-55 ~ + 155°C	0.70	100 - 147 150 - 500 510 - 1000			±1000 ±600 ±300
CS02 (0402)	1/16W		1.11	50 - 100 102 - 500 510 - 1000			±400 ±300 ±200
CS03 (0603)	1/10W		2.23	20 - 50 51 - 100 102 - 300 301 - 1000			±600 ±400 ±300 ±200
CS05 (0805)	1/8W		2.50	20 - 50 51 - 100 102 -196 200 - 1000			±600 ±400 ±300 ±200
CS06 (1206)	1/4W		5.00	10 - 20 21 - 50 51 - 91 100 - 1000			±600 ±400 ±300 ±200
不久后(1210)	1/2W		7.07
CS10 (2010)	3/4W		8.66
CS12 (2512)	1 w		10.0
CS25 (1225)	3 w		31.6	3 - 5 6 - 20 21 - 30 33 - 8000			±300 ±200 ±150 ±100
CS37 (3720)	1 w		10.0	10 - 18 20 - 500			±300 ±150
财经(7520)	2 w		44.7	- - - - - -	1 - 4		±300
				5 - 10 11 - 350			±200 ±150
CS62 (0612)	1 w		10.0	10 - 27 30 - 91 100 - 499 500 - 1000			±600 ±300 ±200 ±100
