华德TDP慢断陶瓷管保险丝在快充上的应用

发布时间：2022-07-11

已被浏览：933次

分享到：

华德保险丝在快充上的应用
快充设计需求 :高阶手机、平板因功能提升导致耗电量加剧,搭载4,000mAh和6,000mAh以上的大容量锂电池设计之产品相继发表,如何能快速缩短充电时间亦成为此类产品关注的重点，选择了华德STE系列电流感测电阻和华德慢断陶瓷管保险丝。

快充方案介绍：

厂商	厂充电压	控制方式	应用手机
高通	5V -> 9V -> 12V	提供额外电压讯号至Charger,以进行电压改变	Samsung: NOTE4/S6/ HTC: M8/M9 SONY: Z3/Z3+ ASUS: T100 小米: 3/4/NOTE
联发科	5V->7V->9V->12V	于流回Charger之电流中加入电流讯号,调整充电输出电压	金立: M5 魅族: MX5 酷比: Halo3
苹果	20V	利用提高电压达到快充功能	iPhone
TI	5V->9V->14V	利用提高电压达到快充功能	N/A
OPPO	5V	提高电流达到快充功能	N3/R5/R7/Find 7

①
华德保险丝在某品牌的快充电路中的应用

②

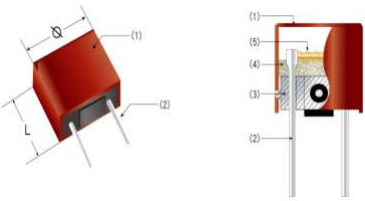

华德TDP慢断陶瓷管保险丝的优势

应用系列	尺寸(MM)	额定电流(A)	额定电压（v）	抗断能力	应用产品
2010系列	8.5×8.5×4.0	0.1～6.3	250Vac	100A@250Vac
2020–系列	8.5×5.0×4.0	0.1～6.3	250/300/400 Vac	160A@250Vac 130A@300Vac 50A/400Vac

应用系列	尺寸(MM)	额定电流(A)	额定电压（v）	抗断能力	应用产品
TEP系列	3.6×8.0	0.25～6.3	250Vac	0.25A～3.15A 35A@250Vac 4.0A～6.3A 10In@250Vac

华德CSR/电流感测电阻产品优势
尺寸 : 相同功率需求下,相较于一般厚薄膜电流感测电阻,华德CSR产品可减少PCB空间,提升设计灵活度
Ø TCR : 优异的TCR可提升侦测讯号准确度以及输出电流稳定度
以10m Ω为例 ,Charger于工作状态下,当内部环境温度到达90度,厚薄膜电阻已出现13%之误差值而Walter CSR之阻值误差低于3% ,此误差可能造成快充讯号判读错误以及充电电流值降低,使其效能下降。

产品	TCR
德 CSR(STE1206/STE0805) 系列	±40 ppm	官方推荐适用
厚薄膜CSR电阻	±200 ppm

方案推荐：华德陶瓷管保险丝
