色环电阻的基本知识及读数图文讲解

发布时间：2019-12-18

已被浏览：1899次

分享到：

色环电阻也就是常见的直插电阻,是电子电路中最常见的电子元件，也是顺海科技主营产品中的一种，色环电阻就是在电阻的表面涂上一定颜色的色环，来代表这个电阻的阻值，色环电阻常常应用于家用电器、电子仪表、电子设备中，色环电阻是随着电路密集度越来越高而推广开来。
色环电阻是电阻器中的一种，为什么称为色环电阻器？这是因为电阻器使用四个或五个色环来表示电阻值，每个色环所代表的含义各不相同。为什么不直接在电阻上打印电阻值？这是因为色环标记方法可以一次从任何角度读取代表电阻值的颜色信息，但是数字标记方法不同。首先，字符小且难以识别，然后受文本方向和角度的影响。在许多特殊的安装位置，代表电阻值的数字信息根本无法读取。

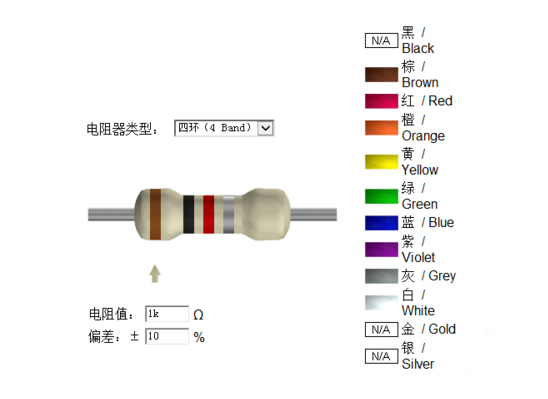

色环电阻识别方法?
   用四色环或五色环表示电阻值。表示电阻值的颜色信息可以任意角度一次性读取电阻值。各种电子设备中使用最多的电阻类型，无论如何安装，维修人员都能方便地读取电阻值，便于检测和更换。然而，在实践中，发现一些色环电阻器的排列顺序不太清楚，而且常常容易被误解，如下所示：
   四色环电阻读数方法
   第一个色环：第一个有效数字；
   第二个色环：第二个有效数字；
   第三个色环：表示倍率；
   第四个色环：表示误差,即精度；

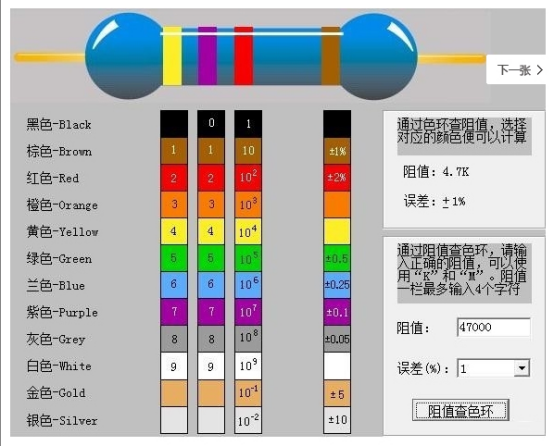

   下面以四色环举例：

第一个色环：黄色,代表4；
第二个色环：紫色,代表7；
第三个色环：红色,代表10的平方；
第四个色环：棕色,代表±1％；
因此，该电阻的电阻为47×102=47009=4.7K欧姆，误差为±1%。

五色环电阻读数方法
   第—个色环：第—个有效数字；
   第二个色环：第二个有效数字；
   第三个色环：第三个有效数字；
   第四个色环：表示倍率；
   第五个色环：表示误差,即精度；

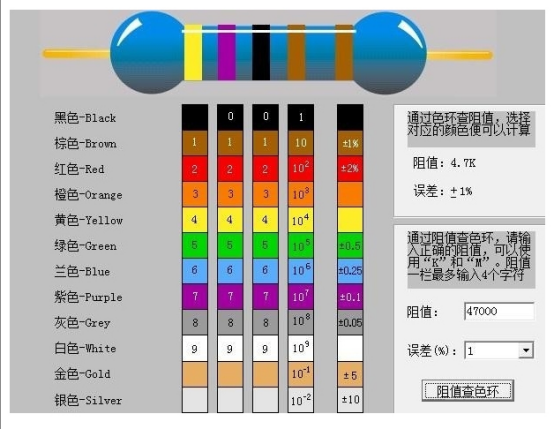

   五色环举例：

第一个色环：黄色,代表4；
第二个色环：紫色,代表；
第三个色环：黑色,代表0；
第四个色环：棕色,代表10；
第五个色环：棕色,代表±1％；
因此，该电阻的电阻为470-10=470092=4.7K欧姆，误差为±1%。

至于色环电阻的读数方法，你只需要知道：在现实生活中，没有人会记得色环所代表的价值，现在很多色环都不规范，影响了电阻阻值的读取。如果你遇到一个人，他在现实生活中不使用任何工具，并且能够正确地通过颜色环来解读阻力，那就称他为大神吧。
通过以上稍作讲解，您是不是对色环电阻有了新的了解呢，色环电阻是顺海科技的主营产品，更多有关色环电阻知识可咨询顺海科技技术人员，或移步至产品中心查看详细参数。
