Y电容也是安规电容器是一种安全调节电容器。安全调节电容器用于此类场所：即电容器生效后，不会造成触电或危及人身安全。这是因为安全调节电容器不同于其他普通电容器。断开电源后，一般电容器会长时间保持一定的剩余电压。一旦用手触摸，会产生电击，但安全调节电容器不会。

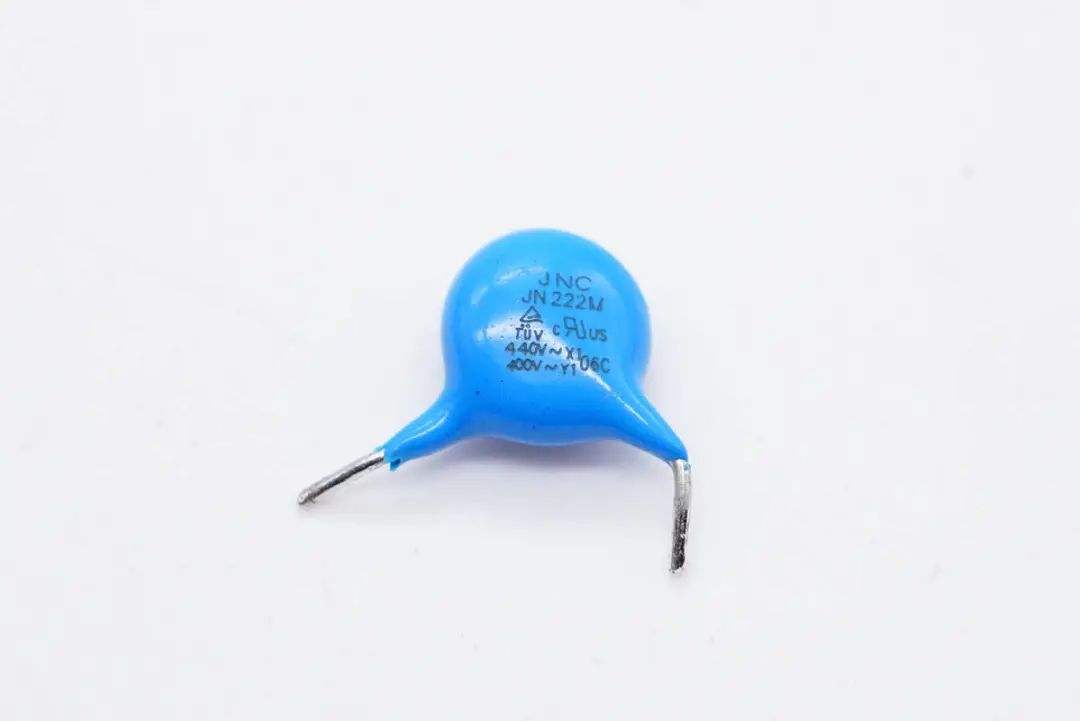

   大多数Y电容器是蓝色的，但也有黄色的。因此，平安电容器标有Y电容器下的相关认证，如CQC、VDE、UL等认证，如图1所示。
   Y电容器在工作日连接在零线和接地之间或前端和接地之间。如图2所示，I级EMI滤波器电路Y1和Y2为Y电容器，在工作日串联。
   根据低压电阻分为三个等级：Y1、Y2和Y4，其中：

   Y1电容耐受低电压值＞8kV；

   5 kV＜Y2电容低压耐受值＜8 kV；

   2.5kV＜Y4电容低压耐受值＜5kV。

   泄漏电流
   在开关电源中，Y电容器通常连接在初级侧（低电平）和次级侧（次级）之间。如图3所示，Y电容器可以为耦合到二次干扰电流的一次侧提供回路。
   Y电容器泄漏电流I=2πFCU
   F代表：50Hz的电源频率；C为Y电容器4700皮法+4700皮法=9400皮法的总容量；此处u接地端子的电压为110V。
   此外，可以发现泄漏电流与容量成正比，即容量越大，泄漏电流越大。许多国家规定，由220伏/50赫磁交流电网供电的电器的益处电流不得大于1毫安。至于手持和移动的微信设备，其他电气产品对益处的电流也有不同的要求。因此，如果电源产品需要连接y电容器，容量一般不是很大，有时甚至连y电容都去掉了，所以我们经常看到y电容基本上不超过0.1uF。
