国巨零欧姆电阻的规格型号解读和应用领域的介绍

发布时间:2021-12-28
已被浏览:990
分享到:
零欧姆电阻有效地限制环路电流,使噪声得到抑制。可于电路板上做跳线用,且适用于自动插件。
耐燃型金属氧化膜电阻特征
零欧姆
高稳定性
高可靠性
应用领域:电子行业通用,如自动控制机器设备。
代码型号解读
OR  25___T___52  0R
  1.  (2) (3)(4)(5)(6)  (7)
(1) 系列名称
ZOR级数
(2) 额定功率
-12=1/6W-25=1/4W
(3) 容忍度
-=基于规范。
(4) 包装
R=卷筒组T=盒式包装B=散装
(5) 电阻温度系数
-=基于规范。
(6) 形成
26-=26毫米52-=52.4mmM=M型成形MT=MT型成形FT=FT型成形PN=PANAsertAV=AVIsert
(7) 电阻值
0R=0Ω

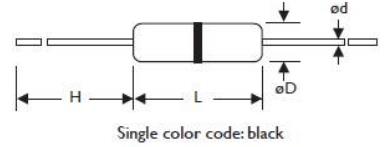

电阻尺寸:
  常规 L ψD H ψd
ZOR-12 3.3 ± 0.4 1.8 ± 0.3 28 ± 2.0 0.45±0.05
ZOR-25 6.3 ± 0.5 2.3 ± 0.3 28 ± 2.0 0.55±0.05

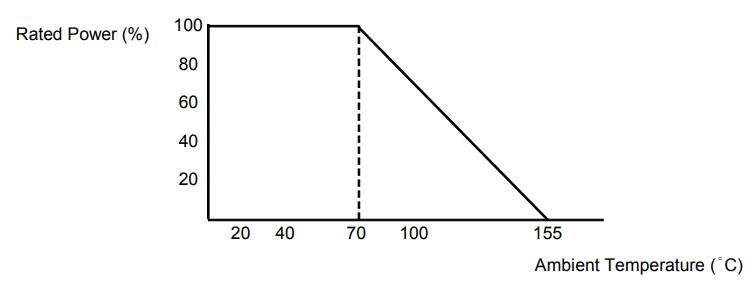

降额曲线
特征 ZOR-12, ZOR-25
最大电阻 ≤10Ω
最小绝缘电阻 干燥(环境) 10000MΩ
湿度(环境) 100MΩ
介质耐受电压 大气 500VRMS
减少 325RMS
绝缘易燃性 电阻器绝缘在10秒内自动熄灭。
移除外部施加的火焰后
额定电流 70℃下的1/6W时是8A
工作温度范围 -55℃-155℃

Rated Power(%):额定电压           Ambient Temperature(℃):环境温度

包装风格
卷带包装,轴向/卷筒胶带规格,盒式包装袋,散装包装。
常规 L ψD ψd P H
ZOR-12  3.3± 0.4 1.8 ± 0.3 0.45±0.05 6.0± 1 10.0 ±1
ZOR-25 6.3 ± 0.5  2.3 ± 0.3 0.55±0.05 10.0 ± 1 10.0 ± 1

零Ω电阻参数表
功率 最小精度 最低温度系数 电阻范围(Ω)
1/4 基于常用数 基于常用数 0R 0R
1/6 基于常用数 基于常用数 0R 0R
 以上是国巨零欧姆电阻的部分资料表,咨询在线客服可获得完整的解决方案,顺海科技提供各大牌品的电阻,贴片电阻,国巨电阻,华德电阻,厚声电阻等多种品牌的各种种类电阻,随时有现货,欢迎采购。
