一,国巨微调电阻
    国巨的微调电阻提供微调阻值的灵活性。
二,TR(厚膜高压平面插件式电阻)特征
    可弹性微调阻值
    更高的组件和系统可靠性
    噪音小(不微调阻值时)
    节省PCB环境空间
三,适应领域
    手持式测量设备
    手机
    摄像机
    便携式收音机、CD和盒式磁带
    调谐器
    光电传感器
四,产品命名规则
   全部命名代码介绍
   TR  XXXX   X    X    X   X    XX  XXXX
           ①      ②   ③   ④  ⑤   ⑥     ⑦
尺寸大小
     0402            0603                0805                    1206
②精度
     K=0/-10%        M=0/-20%            N=0/-30%
③包装类型
     R=卷纸轴
④温度系数
     -=见参数表温度系数介绍
⑤卷带机
     07=7英寸,一卷
⑥阻值介绍

        电阻值有2~4位数字表示,字母R/K/M为小数点。如“1K2”,而不是”1K20”。
⑦电阻代码规则
XRXX   (1 to 9.76Ω) 1R=1Ω                         1R5=1.5Ω                9R76=9.76Ω
XXRX   (10 to 97.6 Ω) 10R = 10 Ω                  97R6 = 97.6 Ω
XXXR   (100 to 976 Ω) 100R = 100 Ω
XKXX   (1 to 9.76 KΩ) 1K = 1,000 Ω               9K76 = 9760 Ω
XMXX  (1 to 9.76 MΩ) 1M = 1,000,000 Ω       9M76= 9,760,000 Ω
⑧2350   XXX  XXXXX   L
      ①      ②         ③       ④
尺寸 型号 前置代码 精度 电阻范围
(Ω)

包装材料 卷轴单位 后置4表示公差,5表示材料
10000 5000/10000 5000
0402 RC32TR  2350   0/-10% 1 to 10 M 503 22XXX
      0/-20% 1 to 10 M 503 21XXX
      0/-30% 1 to 10 M 503 20XXX
0603 RC22TR 2350 0/-10% 1 to 10 M -   502 12XXX
      0/-20% 1 to 10 M -   502 11XXX
      0/-30% 1 to 10 M -   502 10XXX
0805 RC12TR 2350 0/-10% 1 to 10M -   501 12XXX
      0/-20% 1 to 10M -   501 11XXX
      0/-30% 1 to 10M -   501 10XXX
1206 RC02TR 2350 0/-10% 1 to 10M -   500 12XXX
      0/-20% 1 to 10M -   500 11XXX
      0/-30% 1 to 10M -   500 10XXX
电阻代码Ω 最后一位数字
0.01  to  0.0976 0
0.1   to  0.976 7
1    to  9.76 8
10   to  97.6 9
100  to  976 1
1    to  9.76  K 2
10   to  97.6 K 3
100  to  976 K 4
1    to  9.76 M 5
10   to  97.6 M 6
如:0.02Ω  = 0200 or 200
0.3Ω  = 3007 or 307
1Ω   = 1008 or 108
33KΩ = 3303  or  333
10MΩ = 1006  or  106
①电阻器具有以2350开头的12位的代码。
②随后的4或者5是电阻器的公差和包装材料。
③乘余的4或者3位数字表示带有乘数的最后一位数字,如1表示12NC的最后一位。
④”L”是可选符号。
五,标识
       无标
六,产品结构

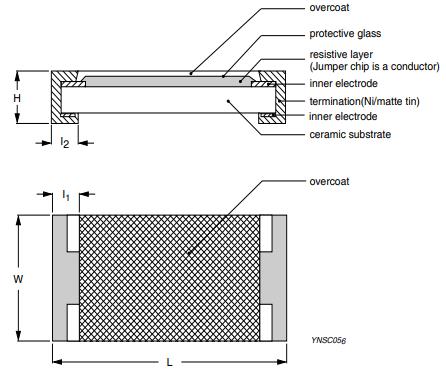

    电阻器由高级陶瓷制成阀体(氧化铝)。内部金属电极是在每一端添加,并在他们使用电阻金属釉;近似值电阻值取决于电阻的组成釉料。电阻层覆盖着一层半透明的薄膜保护涂层。最后,添加两个端部电极,其组成旨在提供易于焊接。见图2。




①overcoat:大外壳;②protective glass:防护玻璃;③resistive layer(Jumper chip is a connductor):电阻层(跳线芯片是一个连接器);④inner electrode:电⑤termination(Ni/matte tin):终端(镍/亚光锡);⑥ceramic substrate:陶瓷基片。
七,尺寸
型号 L(mm) W(mm) H(mm) I₁(mm) I₂(mm)
TR0402 1.00 ±0.10  0.50 ±0.05 0.35 ±0.05 0.20 ±0.10 0.25 ±0.10
TR0603 1.60 ±0.10  0.80 ±0.10 0.45 ±0.10 0.25 ±0.15 0.25 ±0.15
TR0805 2.00 ±0.10 1.25 ±0.10 0.50 ±0.10 0.35 ±0.20 0.35 ±0.20
TR1206 3.10 ±0.10 1.60 ±0.10 0.55 ±0.10 0.45 ±0.20 0.40 ±0.20
八,特征
样式 范围 额定功率 运行范围 最大运行电压 最大过载电压 电解质
承受电压
温度系数
TR0402 0/10%,0/-20%
  1. -30%;
1Ωto 10MΩ(E-24)
1/16W -55℃to+125℃ 50V 100V 100V 1Ω≤R10Ω;±200ppm/℃
10 Ω ≤R ≤ 1 MΩ: ±100 ppm/°C 1 MΩ < R ≤ 10 MΩ: ±200 ppm/°C
TR0603 1/16W 50V 100V 100V
TR0805 1/8W -55℃to+155℃ 150V 300V 500V
TR1206 1/4W 200V 500V 500V
九,包装风格和数量
包装风格          卷带          TR0402     TR0603        TR0805               TR1206
卷纸包装    7英寸(178毫米)   10000       5000          5000                 5000

十,功能描述
   工作温度范围
   每种类型范围:TR0402/0603:–55°C至+125°C;TR0805/1206:–55°C至+155°C。
   每种类型在70°C下的额定功率:TR0402=1/16瓦;TR0603=1/16瓦;TR0805=1/8瓦;TR1206=1/4瓦。
   额定电压:直流或交流(rms)连续工作电压与额定功率相对应的功率由以下公式:
   V=√(P X R)
或最大工作电压,以较小者为准
   V=连续额定直流或交流(rms)工作电压(V),P=额定功率(W),R=电阻值(X)。
十一,微调电阻参数表
尺寸 功率 精度 温度系数 阻值范围(Ω)
1206 1/4 +0/-30% 100 1≤R≤10M
0805 1/8 +0/-30% 100 1≤R≤10M
0603 1/16 +0/-30% 100 1≤R≤10M
0402 1/16 +0/-30% 100 1≤R≤10M
   以上是国巨TR微调电阻的部分参数,联系在线客服可获得完整的产品解决方案;顺海科技主营电子元器件的测试和销售,代理各大品牌的电阻,电容,
保险丝,二三极管等。
