国巨电阻器介绍
   碳膜电阻器系列是一种非常符合工业,电子,上月而应用的通用电阻器,它有防火涂层,标准好微型尺寸可供选择。
使用领域
   电力应用以及其它常规领域,
特征
  AEC-Q200合格
  宽电阻范围
  高稳定性
  PPAP(CFR-25/CFR50S)
  符合RoHS标准和无卤素
一,元器件各代码编号
    CFR   200    J       T-73-100R

    (1) (2) (3)(4)(5)(6)
(1) 系列名称
CFR系列
2) 额定功率
-12=1/6W   25S=1/4W   -25=1/4W   50S=1/2W   -50=1/2W   100=1W   2W=2W  200=2W  3WS=3W1WS=1W
(3) 容忍度
  G=±2%J=±5%
(4) 包装
R=卷筒组  T=盒式包装 B=散装
(5) 电阻温度系数
-=根据参考基本参数表
(6)生产规格
26-=26毫米  52-=52.4mm  73-=73毫米  73G=73mm,Φd≧0.6毫米  26A=26mm,Φd=0.4±0.02mm

26C=26mm,Φd=0.5±0.02mm  26G=26mm,Φd≧0.6毫米 52A=52.4mm,Φd=0.4±0.02mm

52B=52.4mm,Φd=0.45±0.02mm  52C=52.4mm,Φd=0.5±0.02mm  52G=52.4mm,Φd≧0.6毫米

M=M型成形  MT=MT型成形  MB=M形带平面  FT=FT型成形  F=F型  FK=FK类型

FFK=F形扭结  FKK=FKK类型 PN=PANAsert  AV=AVIsert  52H=52.4mm,焊点不涂漆

(7) 电阻值
E24系列
例子:100R=100Ω,10K=10000Ω,1M=1000000Ω

二,尺寸:
  常规 L ψD H ψd
CFR-12 CFR25S 3.4±0.3 1.9±0.2 28±2.0 0.45±0.05
CFR-25 CFR50S 6.3±0.5 2.4±0.2 28±2.0 0.55±0.05
CFR-50 CFR1WS 9.0±0.5 3.3±0.3 26±2.0 0.55±0.05
CFR100 CFR2WS 11.5±1.0 4.5±0.5 35±2.0 0.8±0.05
CFR200 CFR3WS 15.5±1.0 5.0±0.5 33±2.0 0.8±0.05

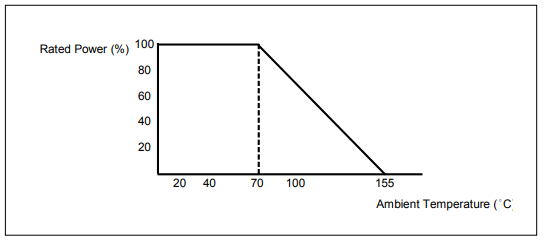

三,额定功率曲线图
(Rated Power:额定功率     Ambient Temperature:温度系数系数)
四,碳膜电阻器参数
功率 最小精度系数 最低温度系数 最小电阻值 最大电阻值
1/6 ±2% (-55°)~(+155°) 1R 10M
1/4 ±2% (-55°)~(+155°) 1R 10M
1/2 ±2% (-55°)~(+155°) 1R 10M
1 ±2% (-55°)~(+155°) 1R 10M
2 ±2% (-55°)~(+155°) 1R 10M
3 ±2% (-55°)~(+155°) 1R 10M
资料下载→国巨通孔碳膜电阻
以上是国巨通孔普通电阻的参数部分介绍,完整解决方案咨询在线客服即可获得。顺海科技提供电阻(贴片电阻等),电容(贴片电容等),保险丝,二极管等电器元器件。
