贴片保险丝
贴片保险丝指的是保险丝的一种安装方式。它的主要作用就是起到过载保护,在电子电路中正确的安装贴片保险丝,当电路中过载异常升高(电压,电流,温度等)时,保险丝通过自身熔断来切断电流,从而保护整个电子电路的安全。

贴片保险丝也是通过玻璃管保险丝与陶瓷管保险丝不能满足便携式产品要求而进化出来的。随着便携式电子产品(手机,移动电源,穿戴设备等)的不断发展,对保险丝的体积要求也越来越高,体积要求无限的小型化而且还需要大电流,耐高温的要求。

贴片保险丝的定义:
贴片保险丝的定义是保险丝体积及安装方式的进化,由原来的插件式保险丝演变而来。保险丝则是当电路出现故障,导致过载(电流,电压,温度等)异常升高,部分关键性器件(如电池等)有可能引起火灾或者爆炸等危险情况,保险丝通过自身熔断来切断电流,保护电路安全。

贴片保险丝的作用:
贴片保险丝的主要做用就是当电路出现异常,过载突破保险丝设定的极限值(电流,电压,温度等)时,保险丝会通过自身熔断来阻断电流,从而保证整个电路的安全。贴片的封装方式也主要是方便了便携式产品的设计。

外形介绍:
贴片保险丝是由原来的插件式逐渐演变出来的,(玻璃管,陶瓷管,塑料方形,熔断器等)外形为片状或者长方体形状。
贴片保险丝的尺寸有:0603,0805,,1206,1812,6125,2410,1032等。

贴片保险丝的丝印标致:
每个安规器件(保险丝,安规电容等)都会有对应的标致,保险丝的标致则不会完全一致,主要是受到体积大小的限制所造成的,另外就是每个品牌的标致或者代号也是不一样的,我们就拿顺海科技代理的华德品牌来做举例:
       下图为0603贴片类                            下图为1032贴片类



贴片保险丝上面的丝印代号主要是体现下面这些参数:
1、贴片保险丝的额定电流A(安培)
2、贴片保险丝的耐压值V(电压伏数)
3、贴片保险丝的动作时间既熔断速度(I²t)
4、国家安全规格认证(如:中国 CCC,美国UL等)
5、生产编号
6、分段能力


工作原理:
当电流流过贴片保险丝时,因贴片保险丝本身存在一定的电阻,所以贴片保险丝将会产生热量。而且热量遵循着这个公式:Q=I²RT;其中Q是发热量,0.24是一个常数,I是流过贴片保险丝的电流,R是贴片保险丝的电阻,T是电流流过贴片保险丝的时间;下面我们就依据这个公式来看看贴片保险丝的工作原理。
只做保险丝时确定了材料和形状之后,其电阻R就相对确定了(若不考虑它的电阻温度系数)。当电流流过它时,它就会发热,随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度,保险丝的构造与其安装的状况确定了热量耗散的速度,若产生热量的速度小于热量耗散的速度时,保险丝是不会熔断的。若产生热量的速度等于热量耗散的速度时,在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时,那么产生的热量就会越来越多。又因为它有一定比热及质量,其热量的增加就表现在温度的升高上,当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。我们从这个原理中应该知道,您在设计制造保险丝时必须认真地研究您所选材料的物理特性,并确保它们有一致几何尺寸。因为这些因素对保险丝能否正常工作起了至关重要的作用。同样,您在使用它的时候,一定要正确地安装它。

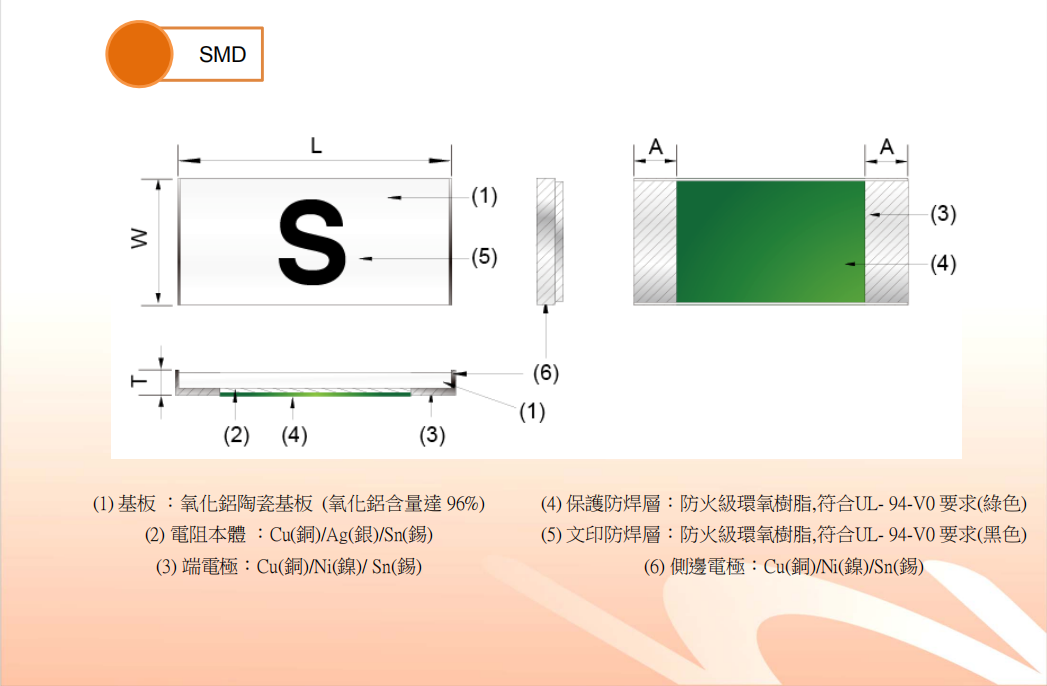

贴片保险丝的结构(以华德贴片保险丝举例说明):
1、基板,氧化铝陶瓷基板(氧化铝含量达96%)
2、电阻本体,Cu(铜)/Ag(银)/Sn(锡)
3、端电极,Cu(铜)/Ni(镍)/Si(锡)
4、保护防焊层,防火级环氧树脂,符合UL-94-V0要求(绿色)
5、丝印防焊层,防火级环氧树脂,符合UL-94-V0要求(黑色)
6、侧边电极,Cu(铜)/Ni(镍)/Sn(锡)
具体示意图如下:



贴片保险丝的分段能力
当常规电流(符合设定范围内的电流)与相关标准规定的额定分断电流之间的电流通过保险丝时,保险丝不会熔断且不会影响到周边的元器件及工作环境。保险丝的设定位置的电流与耐压值必须小于标准分断能力电流处,否则,当电路出现故障时,保险丝无法熔断,这个时候就会对整个电路板造成损坏的风险,部分安全器件还会造成爆炸起火等风险(如电池等)。如果使用劣质品质的保险丝也同样会有这样的风险。


贴片保险丝的分类:
贴片保险丝按照功能可以分为两大类:自恢复保险丝与一次性保险丝。
自恢复保险丝是一种过流电子保护元件,也被称之为PPTC。当过载异常,高于设定的参数值(电流,耐压,温度等)时,保险丝会断开,经过一段时间冷却,排查故障之后,在参数值范围以内又可以继续使用,这种可以重复使用的保险丝被称为自恢复保险丝。自恢复保险丝有耐压值,耐流,维持电流,动作时间等参数。因此在自恢复保险丝选型是要根据所用产品的电压,电流和保护电流等来选择合适的产品。
一次性保险丝就是当负载过高时,保险丝自身进行熔断来保护电路,当熔断之后必须重新更换保险丝后,该产品才可以继续使用的这类保险丝被称为一次性保险丝。既该保险丝不可以重复使用。
