三分钟带你了解贴片电阻优势及分类

发布时间:2019-01-11
已被浏览:6504
分享到:
现在社会当中,我们总是很常见到的电子产品里面的电阻多数是以贴片形式存在,为什么要以这种贴片电阻来作为主要的电子元器件呢?

因为贴片电阻具有的体积小,虚焊少,高频特性好,在生产线上贴片电阻的生产效率远远高于直插式电阻,因此在手机等电子产品中电阻的表现形式多以贴片的形式展现给大家

贴片电阻是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上大功率贴片电阻器制成的电阻器。耐潮湿,高温,温度系数小。可大大节约电路空间成本,使设计更精细化。表面组装技术(SMT)的应用已十分普遍,采用SMT组装的电子产品的比例已超过90%。我国从八十年代起开始应入SMT技术。随着小型SMT生产设备的开发,SMT的应用范围在进一步扩大,航空、航天、仪器仪表、机床等领域也在采用SMT生产各种批量不大的电子产品或部件。贴片电阻是一款体积小,重量轻;适应再流焊与波峰焊;电性能稳定,可靠性高;装配成本低,并与自动装贴设备匹配;机械强度高、高频特性优越。

贴片电阻之中又分为七个小类

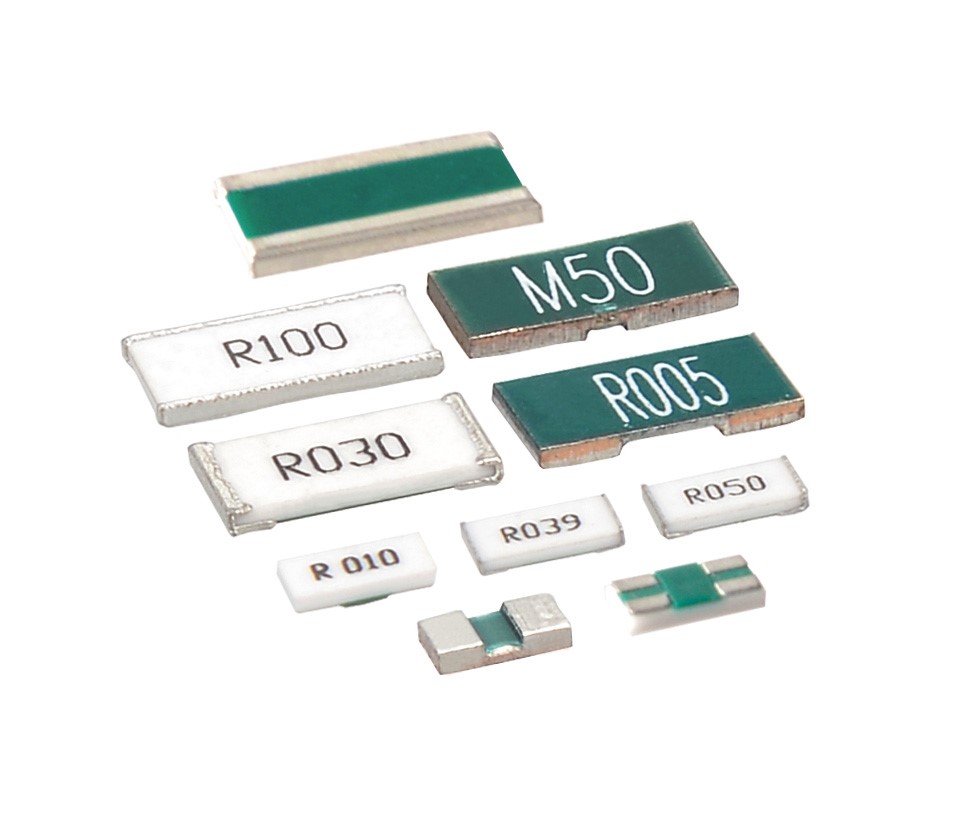

合金电阻
合金电阻是一种采用合金为电流介质的电阻,一般具有低阻值,高精密,低温度系数,耐冲击电流,大功率等特点。这类电阻常见于各类电子产品,主要在电流采样,或短路保护等时使用。
薄膜电阻
薄膜电阻由陶瓷基片上厚度为 50 至 250 的金属沉积层组成 (采用真空或溅射工艺)。薄膜电阻单位面积阻值高于线绕电阻或 Bulk Metal 金属箔电阻,而且更为便宜。在需要高阻值而精度要求为中等水平时,薄膜电阻更为经济并节省空间。
车规电阻
汽车电子产品上专用的车规认证电阻,通过AEC-Q200认证,贴片车规电阻主要有精密薄膜车规电阻,金属膜贴车规电阻,厚膜贴片车规电阻


厚膜电阻
厚膜集成电路是在陶瓷片或玻璃等绝缘物体上,外加晶体二极管、晶体管、电阻器或半导体集成电路等元器件构成的集成电路,一般用在电视机的开关电源电路中或音响系统的功率放大电路中.部分彩色电视机的伴音电路和末级视放电路也使用厚膜集成电路.
采样电阻
采样电阻一般根据具体线路板的要求,分为插件电阻、贴片电阻。采样电阻,阻值低,精密度高,一般在阻值精密度在±1%以内,更高要求的用途时会采用0.01%精度的电阻。采样分为电流采样和对电压采样。对电流采样则串联一个阻值较小的电阻,对电压采样则并联一个阻值较大的电阻
功率电阻
分担一定功率的电阻。 电阻在电路中工作时,都是要通过一定的电流的,同时也会产生相应的压降(电压),电流与电压的乘积就是功率所以电阻除了阻值的要求以外,还有功率的要求
精密电阻
精密电阻主要的判定条件是电阻的公差和温度系数。 一般高精密电阻的公差应该小于1%,比如0.5%,0.1%,0.01% 这类,或者温度系数较低。如25PPM,10PPM,5PPM之类。 另外,阻值小的,如10毫欧这类也属于精密电阻
