稳压二极管的检测方法

发布时间:2019-01-09
已被浏览:5874
分享到:

稳压二极管的识别_正负极识别

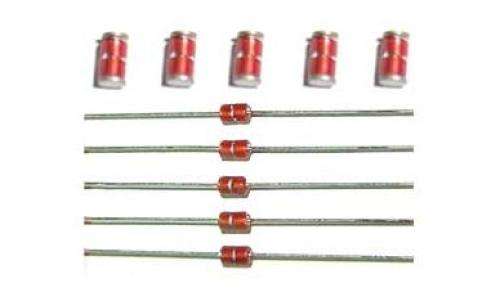

从外形上看,金属封装稳压二极管管体的正极一端为平面形,负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极,另一端为正极。对标志不清楚的稳压二极管,也可以用万用表判别其极性,测量的方法与普通二极管相同,即用万用表R×1k档,将两表笔分别接稳压二极管的两个电极,测出一个结果后,再对调两表笔进行测量。在两次测量结果中,阻值较小那一次,黑表笔接的是稳压二极管的正极,红表笔接的是稳压二极管的负极。





稳压二极管的识别_色环稳压二极管识别

色环稳压二极管国内产品很少见,大多数来自国外,尤其以日本产品居多。一般色环稳压二极管都标有型号及参数,详细资料可在元件手册上查到。而色环稳压二极管体积小、功率小、稳压值大多在10V以内,极易击穿损坏。色环稳压二极管的外观与色环电阻十分相似,因而很容易弄错。色环稳压二极管上的色环代表两个含义:一是代表数字,二是代表小数点位数(通常色环稳压二极管都是取一位小数,用棕色表示。也可理解为倍率即:×10(的-1次方),具体颜色对应的数字同色环电阻).



稳压二极管的识别_稳压二极管与普通整流二极管的区分。

首先利用万用表R×1K挡,按把被测管的正、负电极判断出来。然后将万用表拨至R×10K挡上,黑表笔接被测管的负极,红表笔接被测管的正极,若此时测得的反向电阻值比用R×1K挡测量的反向电阻小很多,说明被测管为稳压管;反之,如果测得的反向电阻值仍很大,说明该管为整流二极管或检波二极管。这种识别方法的道理是,万用表R×1K挡内部使用的电池电压为1.5V,一般不会将被测管反向击穿,使测得的电阻值比较大。而R×10K挡测量时,万用表内部电池的电压一般都在9V以上,当被测管为稳压管,切稳压值低于电池电压值时,即被反向击穿,使测得的电阻值大为减小。但如果被测管是一般整流或检波二极管时,则无论用R×1K挡测量还是用R×10K挡测量,所得阻值将不会相差很悬殊。注意,当被测稳压二极管的稳压值高于万用表R×10K挡的电压值时,用这种方法是无法进行区分鉴别的。
