检测自恢复保险丝“电性”流程方法-干货

发布时间:2021-09-03
已被浏览:3072
分享到:
最近有许多客户留言并询问了自恢复保险丝的电性检测问题。那么自恢复保险丝的电性是如何检测出来的呢?今天小编就分享关于自恢复保险丝检测“电性”流程方法分享给大家如下。
检测自恢复保险丝“电性”流程方法-干货
自恢复保险丝的“电性”检测流程如下
(1)I hold:维持电流;
(2)I hold:最大不动作电流(维持电流),即在规定的环境温度下(优先 25℃ )下,PPTC 始终保持其低电阻状态的最大电流;
(3)I hold:维持电流;
(4)V max. :可承受的最大电压;
(5)T trip:规定电流下的最大动作时间;
(6)R:一定温度下测得的零功率电阻;
(7)I trip:动作电流;
(8)I max.:可承受的最大电流;
(9)P d:高阻状态下的稳态功耗;
(10)R 1max.:经动作或回焊一小时后在室温下所测得的最大电阻值;

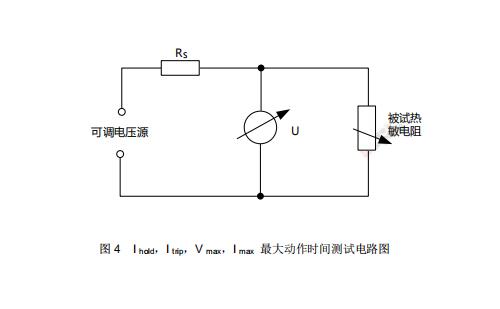

如何看待设置的内部结构,如下图所示,将试验样品放置在规定温度和条件的试验箱中。将自恢复保险丝分别连接到恒流源或恒压源上,并将电流值预置到规定的 I hold,且电压限制在 V max 的 90%,在详细规范的规定时间结束后测量自恢复保险丝的两端电压并记录之,自恢复保险丝不应进入动作状态。
检测自恢复保险丝“电性”流程方法-干货

结尾:我们用规格书判断,一般在Ihold下加电保持1h,冷却1h后,复测零功率电阻R,Rmin≤R≤R1max。
